ST-600D开关柜智能操控装置（带测温）

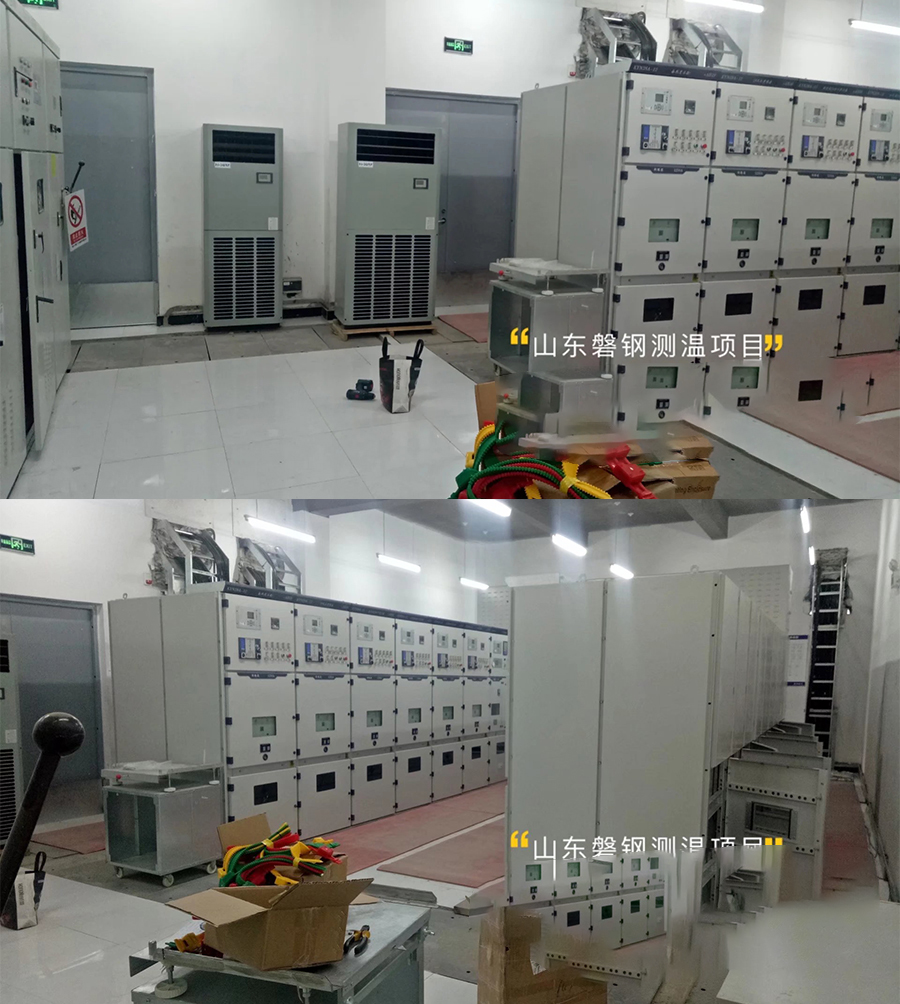

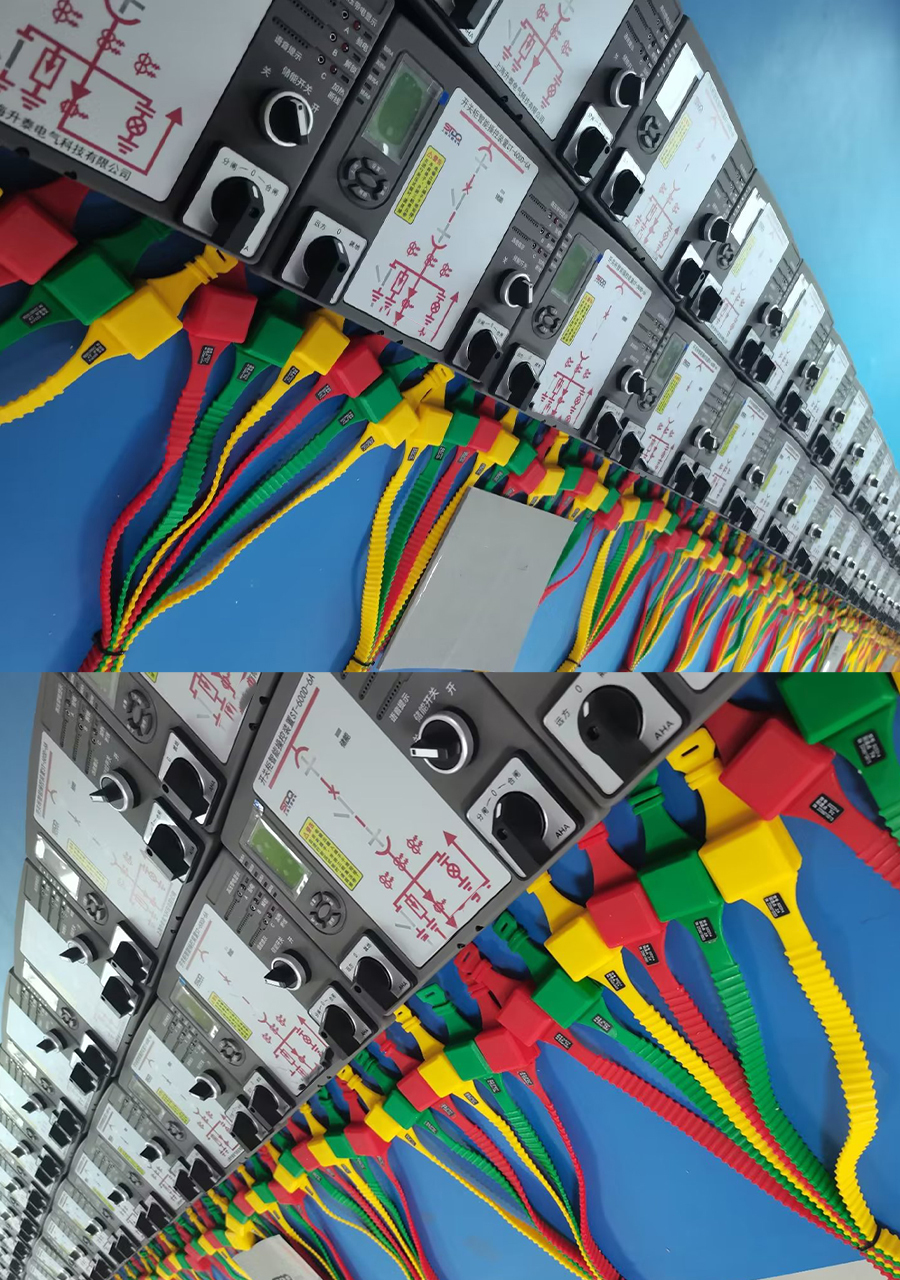

概述： 该系列开关柜智能操显装置是针对目前中压系统开关技术发展  而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要  应用亍电压等级为 0.1～40.5KV 的各种户内开关柜。   产品集中指  示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关  状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自  动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报  警并强制停止加热、智能语音防误提示、红外人体感应 （选配） 、  柜内电气接点在线测温、  RS485 通信接口等多种功能，简化了开关  柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的  新型电气装置。目前该系列产品已广泛地应用亍电力、化工、铁路、 矿山、冶金、水泥等诸多行业。 技术特点： 1、主要器件均为工业级器件； 2、系统采用MICROCHIP的高档PIC单片机； 3、开关量输入和通讯接口均采用光偶+电源隔离，输出采用12V继电器隔离； 4、软件上采用了冗余、容错、数字滤波等技术，从而保证了产品的高可靠性，能在强干扰和恶劣环境下长期稳定工作。 结构特点： 开关柜智能操显装置机壳特别采用抗干扰能力强、具有防静电、阻燃功能的特殊材料制成，且装置内各芯片间均采用标准I2C总线结构。由于采用了高性能的工业微处理器，配合现代传感技术及测量技术，系统的种在线测量参数的测试精度及数据传输速度和整机抗干扰能力比普通开关状态显示仪有了明显提高。装置结构简单、极大地方便了用户的安装、配线和调试。 技术参数： 技术参数 技术指标   使用环境 环境温度 -10℃~+55℃(正常工作) 环境湿度 ≤95% 大气压力 80~110KPa 海拔高度 ≤2500米   工作电源 电源 AC85~265V/DC110~370V 功耗 ≤10W 隔离耐压 2KV 电源跌落 200ms   绝缘性能 抗电强度 外壳与端子之间大于AC2000V 绝缘性能 外壳与端子之间大于100MΩ 抗震性 10~55~10Hz 2G 1min 抗干扰 符合GB/T17626.8-1998标准 环境温湿度测量 温度测量范围 0℃~70℃ 湿度测量范围 0~99.9%RH 控制精度 温度±1℃ 湿度±3%RH 触点容量 AC220V/5A(每路) 通讯方式 通讯接口 RS485接口 通讯协议 Modbus协议 波特率 1200bps,2400bps,4800bps,9600bps 产品生产图： 产品施工图：
