ST-JFAT 超声波/暂态地电压 二合一智能局放传感器

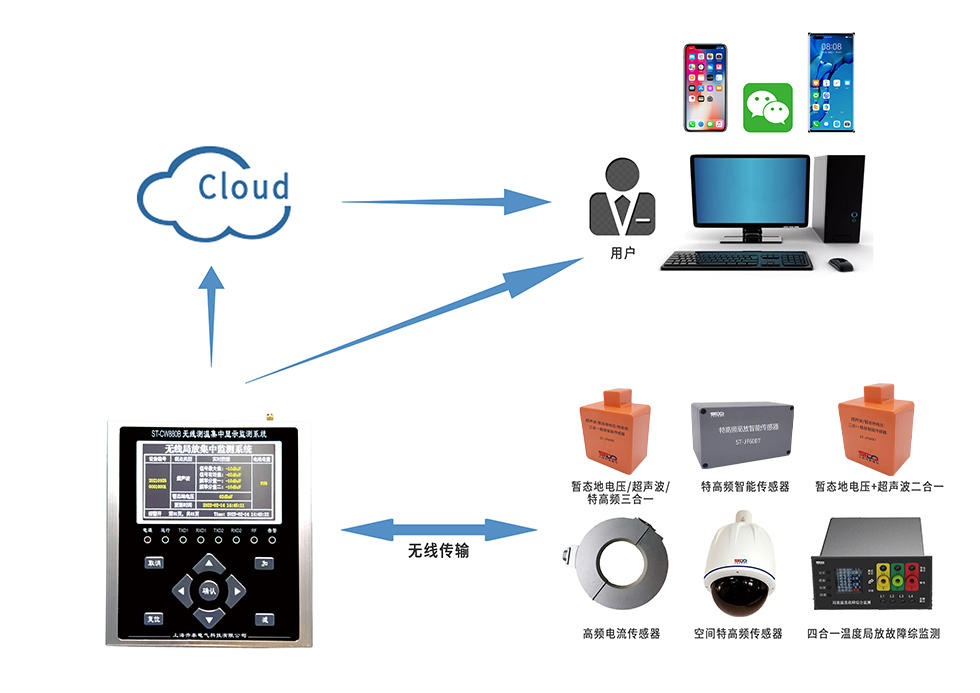

概述： 局放发生时，电压、电流脉冲信号沿着试品金属外壳的 内表面进行传播，遇到开口、接头等缝隙时传出设备，再沿 着金属外壳的外表面传播至大地，其瞬时电压值在几个毫伏 至几伏的范围内变化且存在时间很短。放电脉冲倍外置的电 容性探测器检测到后，经过一系列的放大、滤波等进入采集 单元进行处理，最后通过测试软件对放电信号进行分析。 电力设备在放电过程中会产生声波。从能量的角度来 看，放电是一个能量瞬时爆发的过程，是电能以声能、光 能、热能、电磁能等形式释放出去的过程，在空气间隙中发 生电气击穿时，放电瞬时完成，其电能瞬时转化为热能导致 放电中心气体的膨胀，这种瞬时膨胀的结果以声波的形式传播 局放组网图： 主要功能： 1、地电波/超声波/特高频原理定时数据采集，建议同一个配电室内的三合一使用同一台采集器采集数据。 2、上传 TEV/AE/UHF 局放采集均值和峰值。 3、在线采集单元上传均值、峰值、报警等级、图谱等数据。 4、具有设备参数配置功能，可进行主要参数编程设置。 5、具有 RS485 通讯接口，特殊应用可定制以太网接口。 6、数据通讯功能，所有数据都能通过数据通讯总线上传到上一级采集器或者上传到上位机系统。 技术参数： 项目 技术参数 采集频率 默认5分钟(可设置) TEV检测带宽 3~100MHz TEV检测动态范围 0~60dBmV 超声检测频带 40±1kHz 超声检测动态范围 -10~60dBuV 供电方式 内置锂亚电池 通信协议 国网输变电设备物联网传感器数据通信规约、LoRaWAN 工频同步 内同步/无线同步 续航时间 6-10年 通信传输距离 600米内 传感器重量 0.5kg 传感器尺寸 100*121.8*60mm(长*宽*高) 防护等级 lP66
